Der Feuerwehr-Systemtrenner

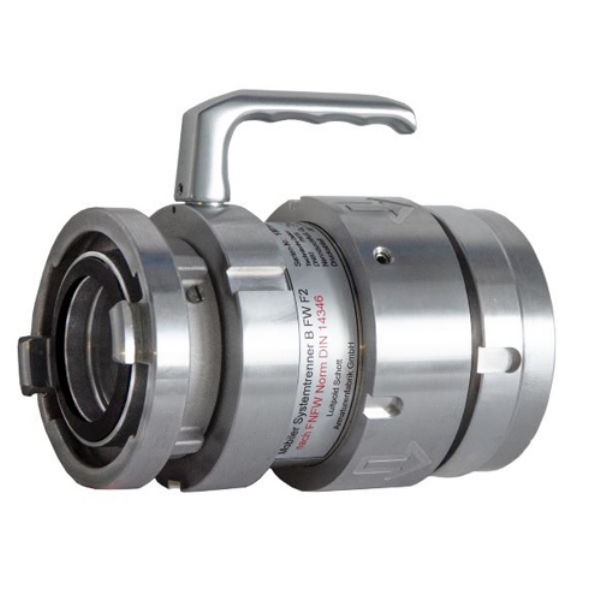

Der Feuerwehr-Systemtrenner B-FW Typ „F2“erfüllt die Anforderungen der DIN 14346 Feuerwehr Systemtrenner B-FW Typ „F2“ nach DIN 14346 mit einem Durchfluss von 1600 l/min bei einem Druckabfall unter 1 bar ? Geringer Druckverlust ? Nenndruck PN 16 ? Druckschlag dämpfend ? Kompakte Form ? Geringes Gewicht ? Automatische Schlauchentleerungsfunktion ? Einfacher Aufbau ? Sicheres Handling ? Mit Griff Gewicht : 4,16 Kg Technische Daten - Abmessungen Typ B-FW Nenngröße DN 80 Anschluss Kupplung Storz B Nenndruck PN 16 Durchfluss l/min?p 1,0 bar 1600l/min Baulänge (L) mm 235 Durchmesser (D) mm 136 Anforderungen an den B-FW Typ „F2“Die Kernforderung an einen Systemtrenner der Familie „B“ besteht darin, am ein-gangsseitigen Rückflussverhinderer unter allen Betriebsbedingungen ein Druck-gefälle von mindestens 0,14 bar (1,4 mWS) aufrecht zu erhalten, um eine Strö-mungsumkehr zu verhindern. Diese Bedingung muss ausnahmslos jede Variante der Systemtrennerfamilie „B“ erfüllen. Der Systemtrenner B-FW Typ „F2“ wurde auf der Basis der DIN 14346 entworfen. Der Durchflusswert entspricht den geforderten 1600 l/min. Beide Abgänge sind mit Storz-B versehen. Die Kupplung, welche an dem Standrohr befestigt wird, ist dreh-bar. Desweiteren besitzt der Systemtrenner B-FW2 einen Griff und Pfeile.
